Combinația brevetată Opal Waterjet Combo reușește să îmbine avantajele tăierii rapide cu plasmă cu precizia tăierii cu jet de apă.
Efectul sinergic al combinării a două tehnologii diferite permite mașinii de tăiere să valorifice ambele avantaje. Mașina de tăiere oferă versatilitate și flexibilitate pentru o gamă largă de utilizatori, de la companii mici la companii mari.
Tăiere cu plasmă
Plasma este suficient de fierbinte pentru a topi metalul tăiat și se deplasează suficient de rapid pentru a îndepărta prin suflare metalul topit din tăietură. Această tehnologie poate fi utilizată pentru tăierea tuturor metalelor, deoarece acestea sunt conductoare electric.
Tăiere 3D cu jet de apă
Tăierea cu jet de apă, care constă în separarea materialului cu un jet de apă, este cea mai precisă metodă de tăiere și șanfrenare a aproape oricărui tip de material. Tăierea cu apă oferă cea mai înaltă calitate a muchiilor și lipsa zonei afectate termic.
Parametrii de tăiere a unui singur element
Tăiere cu jet de apă
Timp de tăiere
4 minute 2 secunde
Viteză de tăiere
253 mm/min
Consum de apă
15 dm3
Consum de nisip abraziv
1,7 kg
Echipare
Duză 0,35 mm Tub 1,02 mm Cap Accustream DiaLine Pompă UHDE HPS4037
Timp total de tăiere
4 minute 2 secunde
Tăiere Combo (plasmă + jet de apă)
Timp de tăiere cu apă
2 minute 3 secunde
Viteză de tăiere cu apă
253 mm/min
Consum de apă
9 dm3
Consum de nisip abraziv
1,0 kg
Echipare
Duză 0,35 mm Tub 1,02 mm Cap Accustream DiaLine Pompă UHDE HPS4037
Timp de tăiere cu plasmă
18 secunde
Viteză de tăiere cu plasmă
2020 mm/min
Putere
100A
Gaz
N2/H2O
Sursă de plasmă
Victor UltraCut 200XT
Timp total de tăiere
2 minute 21 secunde

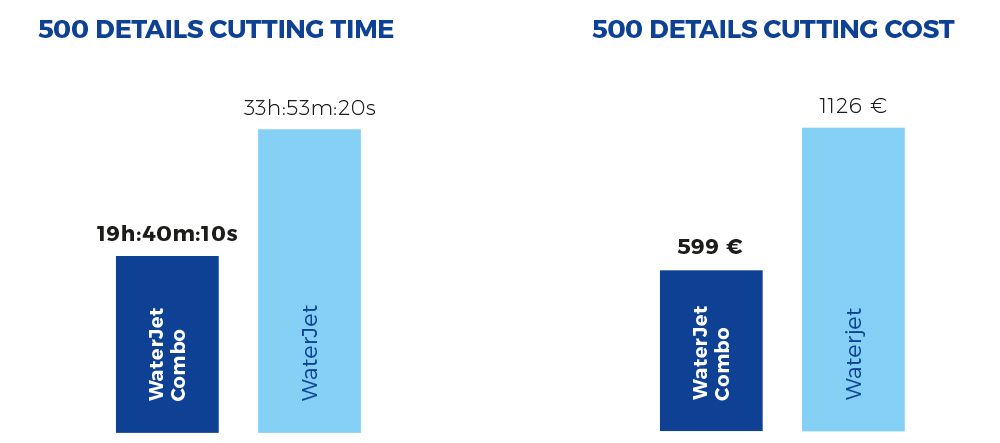

Nesting de 500 elemente. Aluminiu 8 mm. Tablă 3000x1500 mm
Caracteristici principale
Tehnologia inovatoare, protejată prin brevet, de integrare a jet-ului de apă și a plasmei permite tăierea automată utilizându-le pe ambele
Proces de tăiere complet automatizat, cu două tehnologii de tăiere diferite
Reducerea costurilor de producție cu până la 70% în comparație cu mașinile waterjet standard
Instrument de tăiere universal pentru orice material
Posibilitatea instalării capului Pro-X 3D FL
Capacitatea de a aplica orice tehnologie necesară în timpul tăierii muchiilor unui singur element
Fonstrucție robustă și fiabilitate
Tehnologie

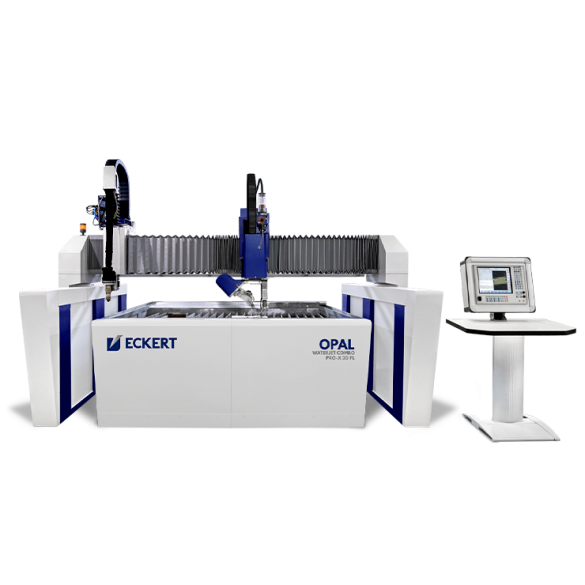

Construcția mașinii
Opal Waterjet are o construcție tip pod rulant (gantry). Mașina este realizată din profile închise de oțel, care asigură o stabilitate excelentă. Elementele de ghidare pe șine au fost protejate împotriva influenței dăunătoare a apei cu burdufuri de protecție sau acoperite cu piese din aluminiu. Greutatea relativ redusă a portalului și cremalierele rectificate special conferă mașinii Opal Waterjet o dinamică excelentă, iar motoarele de înaltă precizie sporesc acuratețea poziționării.
Controler CNC Eckert i-Vision
Cel mai modern controler Eckert i-Vision este o mașină industrială de înaltă calitate, dotată cu ecran tactil din sticlă Corning® Gorilla® Glass. Componentele performante și construcția robustă asigură fiabilitatea în funcționarea Onyx. Numeroasele funcții ale software-ului propriu și interfața simplă a controlerului permit utilizarea tuturor posibilităților mașinii. Amplasarea controlerului pe brațul mobil oferă operatorului mașinii un confort și o siguranță unice. De asemenea, aceasta permite supravegherea procesului de tăiere și utilizarea controlerului în același timp.
Masă de lucru cu bazin cu apă
Mașina de tăiere Opal Waterjet este echipată cu o masă cu apă robustă, cu sistem dublu de grătare. Construcția din oțel, complet cositorită (ca opțiune), asigură durabilitate și rezistență la coroziune. Construcția detașată a mesei asigură o stabilitate maximă și operațiuni de funcționare lină.
Cap de tăiere Pro-X 3D
Capul Pro-X 3D FL cu 5 axe oferă un nivel foarte ridicat de eficiență și asigură obținerea unei precizii tridimensionale maxime. Unghiul maxim de tăiere de +/- 60° și compensarea automată a unghiului asigură o precizie ridicată și un unghi practic nul pe muchia de tăiere. Instrument perfect pentru minimizarea prelucrării ulterioare.
Suport HD 3000
Suportul HD3000 permite utilizarea completă a torțelor de plasmă de ultimă generație. Aplicarea transmisiei cu șurub cu bile și a servomotorului cu cuplu ridicat reprezintă sistemul unic de acționare și ghidare de vârf în ceea ce privește rezoluția pe axa Z, care permite un control mai dinamic și o precizie sporită a torței. Acest lucru garantează distanța perfectă între capul de tăiere și material, pentru o calitate maximă a tăierii. Suportul HD3000 este echipat cu senzori: anti-coliziune, contact electric/mecanic și senzor de înălțime. Acest lucru permite utilizarea unor tehnologii precum: Contour Cut®, Contour Cut Speed®, Diameter Pro® și True Hole®.
Dispozitivele pentru dedurizarea apei sunt selectate pe baza debitului maxim pe oră. Dacă este necesară o funcționare continuă și de lungă durată, se pot utiliza rezervoarele sistemului DUPLEX. În acest caz, acesta funcționează ca un sistem de dispozitive care lucrează alternativ. Sistemul de dedurizare prelungește semnificativ durata de viață a consumabilelor pompei și crește fiabilitatea acesteia.
Tăiere cu nisip abraziv
Tăierea abrazivă este utilizată pentru tăierea tipurilor de materiale mai dure. Setul este alcătuit din: cap de tăiere, injector de nisip abraziv și dozator.
Nivel dinamic al apei
Nivelul apei este reglabil în funcție de grosimea materialului. Această funcție face posibilă tăierea sub apă, ceea ce reduce influența termică și maximizează siguranța și confortul în lucru, prin reducerea nivelului de zgomot și a poluării cu particule.
Transportator raclete
În timpul tăierii abrazive și cu plasmă, abrazivul și zgura rezultate din proces se acumulează la baza mesei de lucru. Acestea sunt pompate direct din cuvă în rezervoare de sedimentare. Sistemul garantează o eficiență ridicată a procesului de filtrare.
Marcare cu plasmă
Marcarea liniilor, inscripțiilor și formelor pe tabla metalică – facilitează sudarea și fasonarea conform formelor specificate. Marcarea este utilizată, de asemenea, în descrierea tehnologică pentru trasabilitatea anumitor elemente, aceasta fiind o cerință a standardului DIN-EN 1090.
Sistem ESR pentru țevi și profile
Dispozitiv opțional care poate funcționa în afara zonei de lucru a mașinii de tăiere, utilizând capul de plasmă sau de oxigen. Extensia specială a portalului (gantry) permite funcționarea nestingherită a căruciorului deasupra rotatorului, care controlează direcția de deplasare a țevii. Rotatorul este echipat cu un mecanism special cu cap rotativ, pentru tăierea țevilor cu diametrul de 50–900 mm.
Cap de tăiere Pro-X 3D
Capul de tăiere cu 5 axe oferă un nivel foarte ridicat de eficiență și asigură obținerea unei precizii tridimensionale maxime. Unghiul maxim de tăiere de +/- 60° și compensarea conicității asigură o precizie ridicată și o teșire practic nulă pe muchia de tăiere.
Datele furnizate depind de materialul implicat și de structura acestuia. Capacitatea de perforare (piercing) depinde de material, grosime, precum și de senzorul de înălțime și de sistemul de acționare.
Pompe standard de înaltă presiune
BFT
ECOTRON 40.22
ECOTRON 40.30
ECOTRON 40.37
SERVOTRON 40.37
SERVOTRON 40.45+
Putere [kW]
22
30
37
37
45
Debit max. [l/min]
2,3
3,1
3,8
3,8
4,6
Presiune [bar]
4000
4000
4000
4000
4000
KMT
TL-I 30
NL-I 40
JL-I 50
SL-VI 30 PLUS
SL-VI 50 STD
SL-VI 60 PRO-III
Classic V-Drive
ARA
Putere [kW]
22
29
37
22
37
45
37
37
Debit max. [l/min]
3,1
2,7
3,8
2,6
4,3
6,0
3,8
3,8
Presiune [bar]
3800
3800
3800
4136
3800
6200
3800
3800
UHDE ThyssenKrupp
HPS 4022
HPS 4037 HPD 4037
HPD 4055
HPD 4075
HPS 6045 HPD 6045
HPD 6090
Putere [kW]
22
37
55
75
45
90
Debit max. [l/min]
2,3
3,8
5,7
7,6
2,8
5,4
Presiune [bar]
3800
3800
3800
3800
6000
6000
Producătorul își rezervă dreptul de a efectua modificări și/sau îmbunătățiri fără notificare prealabilă.
